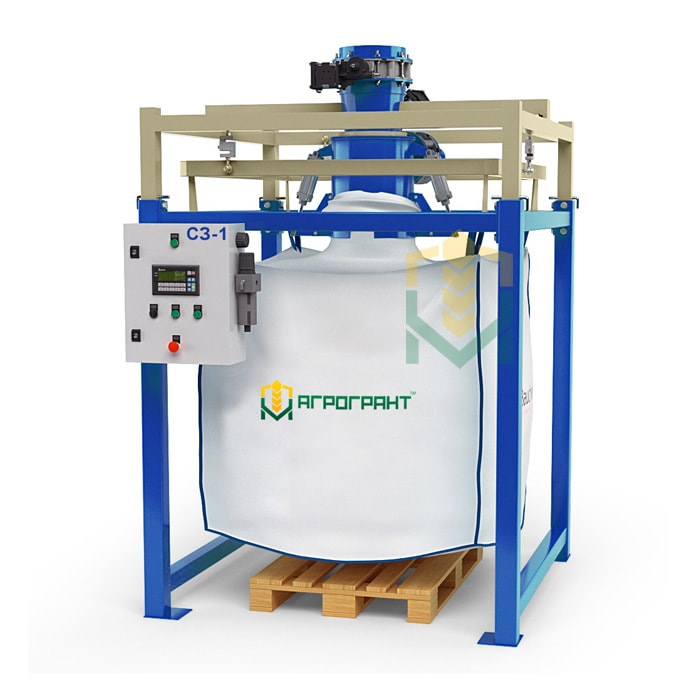

Станция затаривания Биг-Бэгов СЗ-1

Станция затаривания СЗ-1 предназначена для фасовки сыпучих продуктов с фракцией до 50 мм и насыпной плотностью от 500 до 2500 кг/м3 таких как: цемент, песок, гипс, известь, тальк и т.п., в мягкие контейнеры типа Биг-Бэг.

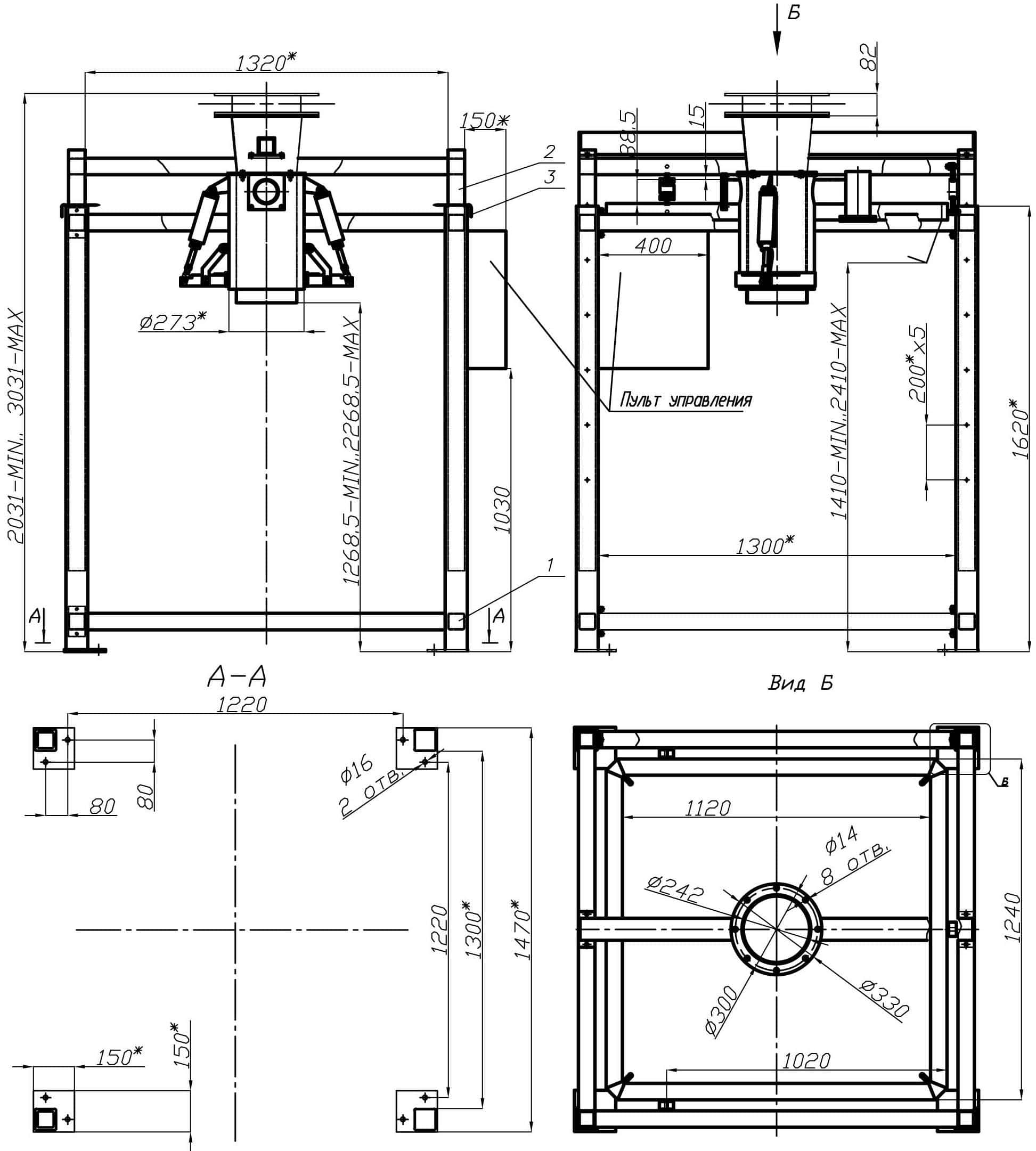

Станция затаривания СЗ-1 представляет собой сборно-сварную металлоконструкцию, состоящую из рамы-основания, на которой установлен шкаф управления, и вмонтирована выдвижная рама с фиксаторами для изменения рабочей высоты. В нижней части рамы-основания имеются опорные площадки для установки и крепления на фундаменте.

Рамка взвешивания подвешена на выдвижной раме при помощи тензометрических датчиков веса. На рамке взвешивания имеются крюки для крепления мягкого контейнера, который в процессе дозирования взвешивается вместе с рамкой при помощи датчиков веса.

Также на выдвижной раме установлен узел затаривания. В верхней части узла затаривания имеется загрузочный патрубок, на котором установлен дисковый поворотный затвор ?250 мм с пневматическим приводом, управляющий процессом загрузки. Затвор должен стыковаться с расходным бункером потребителя, в котором храниться затариваемый материал. В нижней части узла затаривания имеется выгрузной патрубок, на который одевается горловина мешка и фиксируется прижимами, управляемыми при помощи пневматических цилиндров. В боковой стенке выгрузного патрубка имеется патрубок для подключения системы аспирации с пневмоуправляемым затвором, а также система наддува мешка, состоящая из вентилятора и пневмоуправляемого затвора.

Процесс загрузки, взвешивания и дозирования, а также работы станции в целом, осуществляется при помощи шкафа управления, реализованного на базе логического модуля, и установленного на раме-основании.
